Detección y Disuasión
Activa contra
Hurto de Cables
Protección inteligente de infraestructura crítica en autopistas de Panamá mediante Vaidio AI Analytics, cámaras Hanwha PNO-A9311R, sirena IP Axis C3003-E y módulo relay para disuasión local inmediata, integrado con Milestone XProtect Corporate 2025.
Vaidio AI Appliance — Atlapa DCtiempo real
CAM_02 · Zona B · 22:47:33 → Relay ON ✓
Axis C3003-E ON · Estroboscópico ON ⚡
La Empresa Nacional de Autopistas enfrentaba un problema persistente y costoso: el hurto de cables eléctricos en tramos remotos de sus autopistas. Estos cables alimentan el sistema de iluminación y señalización, y su robo representa pérdidas directas en reposición, además de riesgos de seguridad vial para los usuarios. Las cámaras existentes registraban los hechos, pero no los prevenían.
ATG propuso una arquitectura que combina inteligencia artificial con respuesta física automática en el sitio. La clave fue diseñar un sistema que actúe en el momento de la intrusión — no después. Cuando un intruso entra a la zona protegida, el sistema lo detecta, activa sirena y luz en el lugar, y simultáneamente alerta a los operadores para coordinar con la Policía Nacional.
Se eligió centralizar el análisis de inteligencia artificial en el Data Center de Atlapa, donde ENA ya tiene infraestructura. Esto permite que las cámaras en campo sean más sencillas y económicas, mientras toda la potencia de análisis vive en un servidor robusto y controlado. El sistema Milestone XProtect, que ENA ya utilizaba, fue el puente para conectar las alertas de IA con los operadores de monitoreo sin cambiar su flujo de trabajo.
ENA pasó de una operación de vigilancia reactiva — revisar grabaciones después del robo — a una operación proactiva que interrumpe el incidente mientras ocurre. El impacto es doble: reducción de pérdidas materiales por cables robados y un efecto disuasorio que desalienta reincidencia en las zonas protegidas.
Hardware del Proyecto
Cada equipo fue seleccionado con un rol específico dentro de la solución. La combinación de detección AI, disuasión local y conectividad IP garantiza una respuesta de dos capas simultáneas ante intrusiones en campo.
01

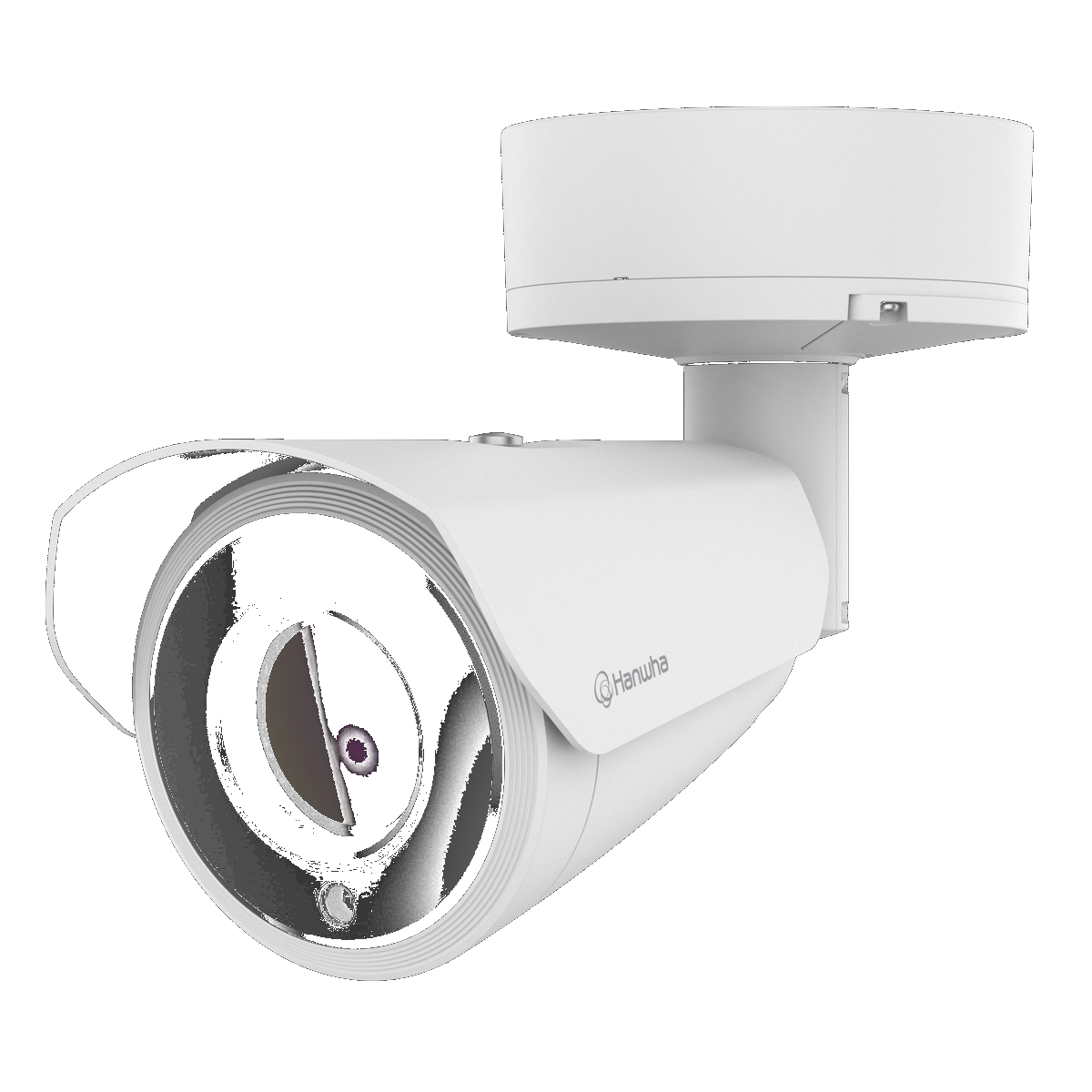

PNO-A9311R
Cámara tipo bullet para exterior con inteligencia artificial integrada en el sensor. Instalada en los puntos críticos de las zonas propensas al hurto de cables eléctricos.
Captura el stream en vivo y lo envía al appliance Vaidio en Atlapa. Su resolución 4MP garantiza la precisión del motor de detección con mínimos falsos positivos. Su relay integrado activa la disuasión local al dispararse la alerta.
02

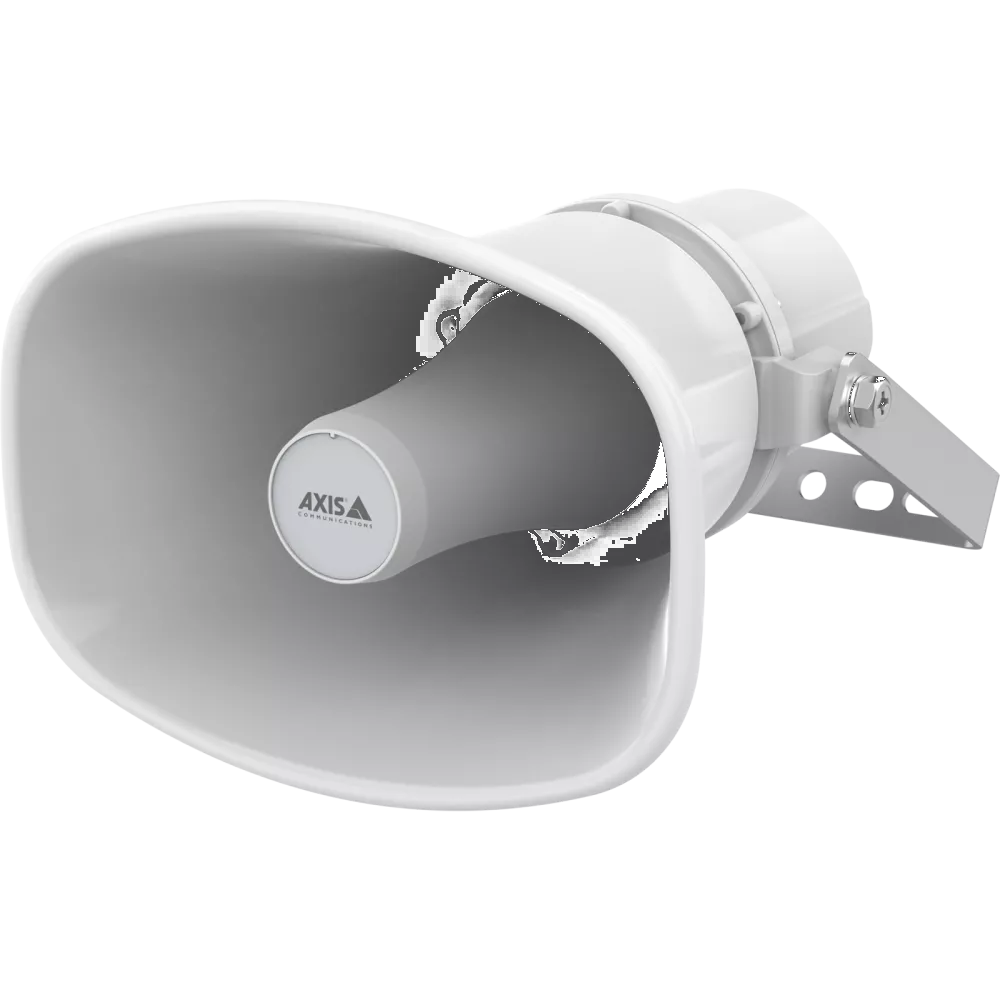

C1310-E
Sirena IP exterior de alta potencia con luz estroboscópica integrada. Activada remotamente por el relay de la cámara Hanwha al detectarse una intrusión en zona supervisada.
Disuasión sonora y visual inmediata ante intrusión. Se activa por el relay interno de la cámara Hanwha sin pasar por la red, garantizando respuesta en <100ms independiente de la conectividad.
03

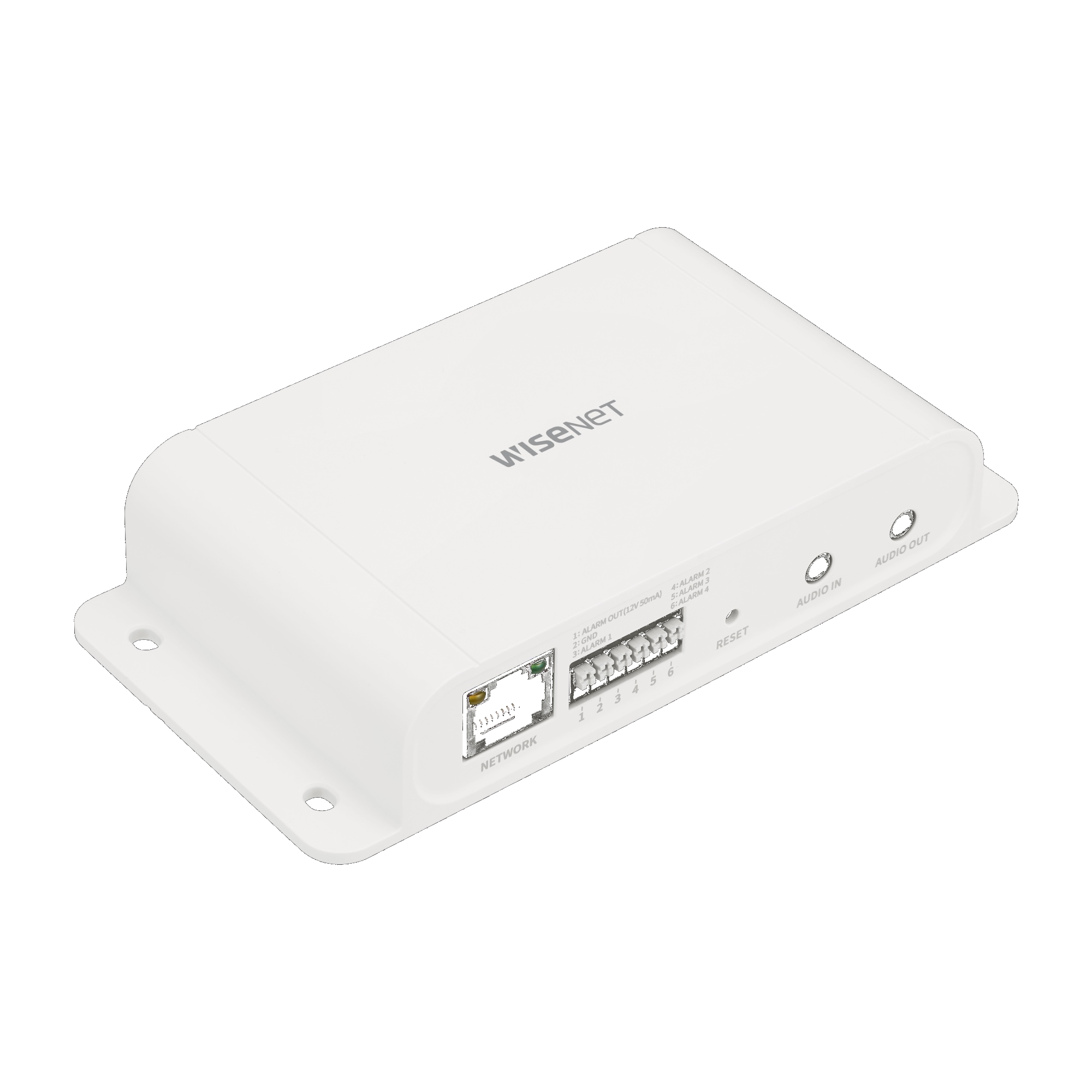

SPM-4210
Módulo de salida relay para activación de dispositivos externos. Integrado directamente en la cámara PNO-A9311R, controla la sirena y el estrobo local sin intermediación de servidor.
Garantiza la respuesta disuasiva local sin depender del servidor central. Si la red falla, la cámara sigue detectando y activando el relay. Es el último eslabón de seguridad autónoma del sistema.
Las 2 cámaras Hanwha PNO-A9311R transmiten el stream de video en vivo al appliance Vaidio instalado en el Data Center de Atlapa vía red IP.
Hanwha → VaidioVaidio analiza fotograma a fotograma dentro de las Regiones de Interés (ROI) configuradas para cada zona. Al detectar intrusión, genera la alerta.
Vaidio AI · ROIVaidio activa el módulo relay de la cámara Hanwha en el sitio. El relay enciende la sirena Axis C3003-E y la luz estroboscópica de forma simultánea e instantánea.
Relay → Sirena + LuzSimultáneamente, el Alert Porter Plugin envía la alerta al XProtect Management Server. Los operadores ven la alarma con overlay de detección en el Smart Client.
Alert Porter · XProtect 2025Se requería una cámara de exterior capaz de operar en condiciones de campo adversas —humedad, polvo, temperatura— con visión nocturna real para detectar intrusos en horas de oscuridad. La Hanwha PNO-A9311R cumple estos requisitos con protección IP66 e iluminación infrarroja integrada. Adicionalmente, su módulo relay nativo fue determinante: permite conectar directamente la sirena y la luz estroboscópica sin necesidad de equipo adicional.
La sirena fue seleccionada por su capacidad de 100 decibeles y su operación a través de red IP, lo que simplifica la instalación en campo al funcionar con un solo cable de red (PoE). En contexto: 100 dB equivale al nivel de sonido de una moto o una sierra eléctrica a metros de distancia. El efecto sobre un intruso en un tramo remoto de autopista en la madrugada es altamente intimidatorio e inmediato.
La decisión de incluir el módulo relay fue estratégica. En tramos remotos de autopista, la conexión a internet puede ser intermitente. Si la respuesta dependiera únicamente de que el operador confirme la alerta desde el centro de monitoreo, habría ventanas de vulnerabilidad. El relay opera localmente, de forma autónoma: detecta, activa sirena y luz, sin depender de red ni de intervención humana. Esto garantiza respuesta incluso en condiciones de conectividad degradada.
La instalación se realizó en los puntos de mayor reincidencia identificados por ENA. Cada punto cuenta con la cámara Hanwha, la sirena Axis y la luz estroboscópica conectadas al mismo poste o estructura de soporte. El cableado se reduce a red IP y alimentación eléctrica. La configuración en Vaidio define qué área exacta de la imagen activa la alarma, evitando falsas alertas por animales, vehículos o personal autorizado transitando en las zonas aledañas.
Diagrama Esquemático de la Solución
Representación completa de la arquitectura técnica: desde los equipos periféricos en el punto de supervisión hasta la integración con el centro de monitoreo vía Milestone XProtect Corporate 2025.
Procesar video con inteligencia artificial requiere servidores con capacidad de cómputo especializada. Instalar uno en cada punto de la autopista sería costoso, difícil de mantener y vulnerable al vandalismo. La arquitectura centralizada en Atlapa permite que un solo appliance Vaidio analice múltiples cámaras simultáneamente, con acceso a energía regulada, refrigeración y conectividad garantizada del Data Center.
La respuesta local (relay → sirena + luz) no reemplaza a la respuesta remota (operadores + Policía), las dos ocurren al mismo tiempo. El canal local actúa en segundos sin esperar a nadie. El canal remoto garantiza que el incidente quede registrado, verificado y coordinado con las autoridades. Juntos cubren los dos objetivos: disuadir al intruso ahora y capturarlo o documentarlo después.
ENA ya operaba Milestone XProtect Corporate como su plataforma de gestión de video. Integrar Vaidio a través del Alert Porter Plugin significó que los operadores no necesitaron aprender un sistema nuevo ni cambiar sus pantallas de trabajo. Las alertas de intrusión llegan al mismo lugar donde ya gestionan todas las cámaras, con el clip de video y la imagen de detección disponibles de inmediato para verificar y actuar.
Cada punto de supervisión tiene la cámara Hanwha apuntando a la zona crítica, con la sirena Axis y el estroboscópico montados de forma visible para maximizar el efecto disuasorio. La conexión de red entre el campo y Atlapa viaja a través de la infraestructura de comunicaciones existente de ENA. La sincronización de hora (NTP) entre todos los equipos garantiza que las grabaciones y alertas sean consistentes para uso como evidencia.
El Sistema en Funcionamiento
Los siguientes videos documentan el resultado real de la implementación: la plataforma Vaidio operativa, la definición de zonas de intrusión y la integración en vivo con el Gestor de Alarmas de Milestone XProtect Corporate 2025.
Desde que Vaidio detecta la intrusión hasta que la sirena y el estroboscópico se activan en el sitio.
Respuesta física en campo y coordinación operacional con Policía ocurren al mismo tiempo.
Los operadores son alertados solo ante eventos reales detectados por Vaidio AI dentro de las ROI.
La sirena Axis C3003-E activa localmente genera un efecto intimidatorio inmediato sobre el intruso.
Antes, los incidentes se detectaban mediante revisión manual de grabaciones horas después del hecho. Hoy, Vaidio AI detecta la intrusión en tiempo real y activa la respuesta antes de que el daño ocurra.
La activación autónoma del relay Hanwha genera disuasión acústica (sirena 100 dB) y visual (estroboscópico) en campo sin necesidad de personal en el lugar. Esto cubre tramos remotos de autopista que antes eran vulnerables.
Los operadores reciben la alerta en Milestone XProtect Smart Client con clip de video y overlay de detección. El protocolo de coordinación con la Policía Nacional se activa en el momento del incidente, no después.
Las zonas de mayor reincidencia de hurto de cables — cuya reposición representa costos significativos y afecta el sistema de iluminación y señalización — cuentan ahora con monitoreo inteligente permanente.
Pasamos de reaccionar después del robo a actuar antes de que ocurra. La sirena y el estroboscópico que se activan automáticamente en el sitio, junto con la alerta en tiempo real en nuestra plataforma Milestone, cambiaron completamente nuestra capacidad de proteger la infraestructura eléctrica de las autopistas.
Este video muestra el aplicativo web de Vaidio desde donde se administra toda la inteligencia del sistema. Los supervisores de ENA pueden ver en tiempo real el estado de cada cámara, revisar eventos detectados, configurar parámetros de sensibilidad y consultar el historial de alertas. Es la ventana de control de la IA que protege las autopistas, accesible desde cualquier computador dentro de la red.
En este video se muestra cómo se "enseña" al sistema dónde debe activar la alarma. El técnico dibuja sobre la imagen de la cámara el polígono exacto que delimita la zona protegida — el área donde están los cables eléctricos. Solo cuando una persona entra a esa zona específica el sistema genera alerta. Esto es fundamental para evitar falsas alarmas por vehículos pasando en la vía principal o personal autorizado trabajando en áreas adyacentes.
El video final muestra el resultado desde la perspectiva del operador: cómo llega la alerta al Gestor de Alarmas de Milestone XProtect, con el clip de video de la intrusión, el recuadro de detección sobre la persona identificada y las opciones de respuesta disponibles. Este es el momento en que el operador toma la decisión de coordinar con la Policía Nacional para el despacho de una patrulla al punto exacto de la autopista.
La transformación central es pasar de una organización que documenta robos a una que los interrumpe. Los tres videos muestran en conjunto el flujo completo: la IA identifica la amenaza, el sistema reacciona en campo, y los operadores coordinan la respuesta humana. Cada uno de estos pasos ocurre en segundos, en un proceso que antes tomaba horas o simplemente no existía. La infraestructura eléctrica de las autopistas ahora tiene una primera línea de defensa inteligente y activa.
La Solución en Operación
Documentación del resultado final de la implementación: sistema Vaidio AI, definición de zonas de intrusión, activación del relay y alerta integrada en Milestone XProtect Corporate 2025 — operando en campo en las autopistas de Panamá.
El resultado final de la implementación completa en ENA: el sistema Vaidio detectando intrusión en las zonas definidas, la activación del relay Hanwha con sirena Axis y estroboscópico, y la alerta llegando al Gestor de Alarmas de Milestone XProtect en tiempo real.
Es la prueba funcionando en producción: una intrusión en zona crítica de autopista es detectada, disuadida físicamente en el sitio y registrada como alerta operacional — todo en menos de 5 segundos y sin intervención humana inicial.
Este video es evidencia directa de que la solución funciona en condiciones reales de infraestructura crítica panameña — equipos instalados, zonas configuradas, integración activa con Milestone XProtect. No es un demo de laboratorio.
Ruta de Implementación — ENA Autopistas
Plan estructurado en 5 fases para la implementación del sistema Vaidio AI en ENA, alineado con las políticas de gestión de proyectos de infraestructura crítica y los procedimientos de seguridad institucional.
